فایل طراحی اینورتر تمام سینوسی 5KW
پروژه طراحی اینورتر تمام سینوسی 5KW
اینورتر تمام سینوسی
طراحی یک اینورتر سینوسی یک وظیفه جالب و چالش برانگیزی است. اینورترهای سینوسی، انواع امواج سینوسی تولید می‌کنند
که بعضا به عنوان “امواج خالص” نیز شناخته می‌شوند. این نوع امواج، مانند آنچه در شبکه
برق استفاده می‌شود، برای بسیاری از دستگاه‌های الکترونیکی مناسب هستند.
موج سینوسی چرا اهمیت دارد؟
تولید اینورترهای سینوسی به دلایل مختلفی حائز اهمیت است. مهم‌ترین دلیل، سازگاری بیشتر این نوع امواج با دستگاه‌ها و تجهیزات الکترونیکی است.
بسیاری از دستگاه‌های حساس به امواج مربعی یا موج مستطیلی نیستند و ممکن است در صورت استفاده از آن‌ها، خراب شوند یا عملکرد نادرستی داشته باشند.
به همین دلیل، اینورترهای سینوسی برای دستگاه‌های حساس مانند تلویزیون‌های هوشمند، دستگاه‌های پزشکی، و دستگاه‌های صوتی بسیار مهم هستند.
نکته مهم : درصورت نداشتن تخصص کافی در مونتاژ و راه اندازی مدار به هیچ عنوان فایل مورد نظر را خریداری نفرمایید و تمام
مسئولیت به عهده خریدار می باشد
طراحی اینورتر سینوسی
طرح اینورتر Inverter تمام سینوسی
پروژه طراحی اینورتر تمام سینوسی 6KW اینورتر تمام سینوسی طراحی یک اینورتر سینوسی یک وظیفه جالب و چالش برانگیزی است. اینورترهای سینوسی، انواع امواج سینوسی تولید می‌کنند که بعضا به عنوان “امواج خالص” نیز شناخته می‌شوند. این نوع امواج، مانند آنچه در شبکه برق استفاده می‌شود، برای بسیاری از دستگاه‌های الکترونیکی مناسب هستند.
فرمت فایل چاپی (PCB) : آلتیوم دیزاینر
فایل شامل : فایل چاپی – لیست قطعات – فایل هگز میکرو
امکانات اینورتر 5 کیلو وات
دارای ورودی 24 تا 72 ولت نسبت به قطعات مونتاژی
دارای ورودی 24 تا 72 ولت نسبت به توان خروجی 1تا5 کیلو وات
دارای توان 85تا 91 درصد نسبت به ترانس نصبی
دارای ولوم یا پتانسیومتر تنظیم ولتاژ خروجی 220ولت
دارای محافظ از اتصال کوتاه در خروجی 220 ولت
دارای ولوم تنظیم کم شدن ولتاژ باطری و overload
دارای سنسور گرما در مقابل گرمای کار کرد
دارای سوکت فن
دارای فیوز محافظ در مقابل اتصال کوتاه ورودی
تنظیم فرکانس 50و 60 هرتز نسبت به محیط کار کرد
ورودی ولتاژ و آمپر نسبت به توان مصرفی در یک ساعت

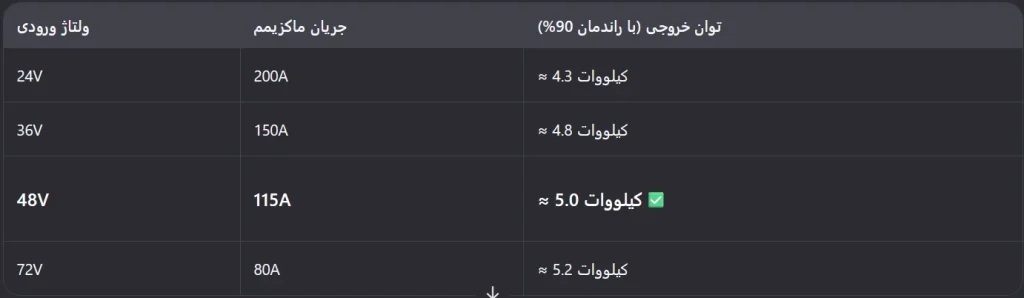

ورودی 24 ولت جریان 100آمپر توان 2400وات = ورودی 24ولت جریان 200 آمپر توان 4800وات
ورودی 36ولت جریان 100آمپر توان 3600وات = ورودی 36ولت جریان 200آمپر توان 7200وات
وردی 48ولت جریان 100 امپر توان 4800وات = ورودی 48ولت جریان 200آمپر توان 9200وات
برای طراحی یک اینورتر سینوسی، شما نیاز به مفاهیم الکترونیکی پایه، ایستایی و سرعت گیربکس می‌باشد.
یک اینورتر سینوسی معمولا از چندین بخش اصلی تشکیل شده است که عبارتند از:
منبع تغذیه (Power Supply):
این بخش مسئول تأمین تغذیه به اینورتر است. اینورترها معمولا از منابع تغذیه DC یا باتری‌ها برای تولید AC استفاده می‌کنند.
مدار تقویت‌کننده (Amplifier Circuit):
این قسمت از مدار مسئول تقویت سیگنال و تولید امواج سینوسی مورد نظر می‌باشد. این قسمت
شامل عناصر مختلفی مانند ترانزیستورها و مقاومت‌ها است که برای تقویت سیگنال استفاده می‌شوند.
- کنترل و مدیریت (Control and Management):
قسمت کنترل و مدیریت معمولا شامل میکروکنترلرها یا مدارهای منطقی برای کنترل بهینه اینورتر و تنظیم خروجی‌های آن می‌باشد.
- حفاظت و ایمنی (Protection and Safety):
این بخش پاسخگوی حفاظت از اینورتر و دستگاه‌های متصل به آن در برابر شوک‌های الکتریکی، بالا رفتن جریان، و تغییرات ولتاژ است.
پیاده‌سازی و آزمون
پس از طراحی، یک فرایند مهم دیگر، پیاده‌سازی و آزمون مدار است. این مرحله شامل ساخت مدار و آزمایش آن با استفاده از تجهیزات اندازه‌گیری و تست است.
این گام بسیار حائز اهمیت است زیرا اطمینان از عملکرد صحیح اینورتر و امنیت آن را فراهم می‌کند.
اینورتر سینوسی چیست؟
جریان متناوب (AC) جریان الکتریکی است که جهت آن را با فرکانس استاندارد 60/50 هرتز معکوس می کند.
توان AC متعارف توسط ماشینهای دوار تولید می شود که مانند یک آونگ ، یک جایگزین صاف تولید می کنند. از نظر ریاضیاتی به عنوان “موج سینوسی” توصیف می شود.
این یک شکل موج ایده آل برای انتقال برق AC است.
اینورتر یک وسیله الکترونیکی است که از طریق فرایند تعویض ، DC را به AC تبدیل می کند. بنابراین نوعی AC تولید می کند.
دو نوع شکل موج از اینورترهای با کیفیت بالا موجود است. اینها به اصطلاح “موج سینوسی اصلاح شده” و “موج سینوسی واقعی” هستند.
اینورتر تمام سینوسی
طرح اینورترهای موج سینوسی خالص با ترانس
طرح اینورترهای موج سینوسی خالص جهت کار با ابزار قدرتمند و بارهای حساس طراحی و ساخته شده است.
این نوع طرح اینورتر وات بالا دارای 2 عدد خروجی AC موازی می باشند و همچنین از توان های بالا بخوردار است . کیفیت و قیمت و طرح مناسب
این محصول شما را در جهت انجام هر چه آسانتر پروژه ها یاری می نماید.
اینورتر موج سینوسی خالص سری در انواع اندازه ها و طرحهای مختلف از 1000 تا 11000 وات و طیف گسترده ای
از ولتاژ ورودی 12/24/48/72 ولت در دسترس هستند.
فروش طرح اینورتر در شرکت electronickit طراحی و برسی و تست شده است . از هم اکنون با توجه به درخواست شما مشتریان و همکاران گرامی.
انواع اینورتر سینوسی:
با توجه به ویژگی خروجی inverter می تواند سه نوع مختلف inverter داشته باشیم.
اینورتر موج مربعی اشباه
اینورتر موج سینوسی ایزوله
اینورتر موج سینوسی اصلاح شده نیم اشباه
تفاوت اینورتر سینوسی با اینورتر شبه سینوسی:
اینورتر سینوسی، دستگاه الکتریکی است که دارای مشخصات و قابلیت های مهم می باشد که در انواع و اندازه های گوناگون وجود دارد که کاملا ارزان و مقرون به صرفه می باشد.
و بیشتر برای دستگاه های بسیار حساس مثل سرور به کار می رود تا آسیبی به مصرف کننده نرسد و وظیفه اصلی آن تامین برق مورد احتیاج می باشد.
اینورتر سینوسی دارای شکل موج این نوع از اینورترها بسیار شبیه به شکل موج برق شهر می باشند
و حتی در برخی از مواقع از لحاظ کاربرد فناوری پیشرفته (استابلایزر) در این نوع اینورترها خروجی آن ها بهتر از برق شهر می باشند به اینورتر سینوسی ،
اینورتر خورشیدی هم گفته می شود. اینورتر 12 به 220 ولت انتخابی بسیار مناسب جهت تامین برق ویلاها و مکان هایی که دسترسی به برق شهری ندارند
می توان استفاده نمود و این که یک نوع اینورتر کاملا سینوسی و دارای شکل موج خروجی که متناسب برای سیستم های خورشیدی می باشد
با انتخاب کردن این دستگاه می توانید بسیاری از وسایل برقی ، وسایل خانگی و یا حتی در مواقع قطع برق
به عنوان یک منبع برق اصلی می توانید از آن استفاده نمایید درواقع اینورتر یک وسیله بسیار پر طرفدار و پرکاربرد و کارامد در مکان های مختلف است .
اینورتر شبه سینوسی، این نوع اینورترها بازدهی پایین تری نسبت به اینورتر سینوسی دارند کاربرد این اینورترها معمولا جهت
کاربرد دستگاه هایی غیر موتوری و بدو المنت مورد استفاده قرار می گیرد و هم چنین دستگاه هایی که از حساسیت کم تری
برخوردار هستند .اینورتر شبه سینوسی جریان مستقیم AC را به جریان متناوب DC تبدیل می کند که در ابزارهای کاربردی
استفاده می شود و بسیار منحصر به فرد می باشد.
