مبدل ایزوله DC-DC 48-24V به 12V/0.8A

راه‌حل ایمن و پایدار برای تغذیه تجهیزات حساس

 مقدمه: چرا مبدل ایزوله DC-DC ضروری است؟

در دنیای امروز که تجهیزات الکترونیکی با ولتاژهای متنوع در کنار هم کار می‌کنند، **مبدل ایزوله DC-DC** به یک جزء حیاتی در طراحی سیستم‌های قدرت تبدیل شده است.

برخلاف مبدل‌های غیرایزوله ساده، مبدل‌های ایزوله با ایجاد جداسازی الکتریکی کامل بین ورودی و خروجی، ایمنی سیستم را چندین برابر افزایش داده و از آسیب‌های ناشی از نویز،

ولتاژهای گذرا و اتصال کوتاه محافظت می‌کنند. در این مقاله به بررسی تخصصی **مبدل ایزوله DC-DC با ورودی 22-30VDC و خروجی 12V/0.8A** می‌پردازیم؛

راه‌حلی ایده‌آل برای تغذیه لپ‌تاپ‌ها، تجهیزات شبکه و سیستم‌های صنعتی در محیط‌های حساس.

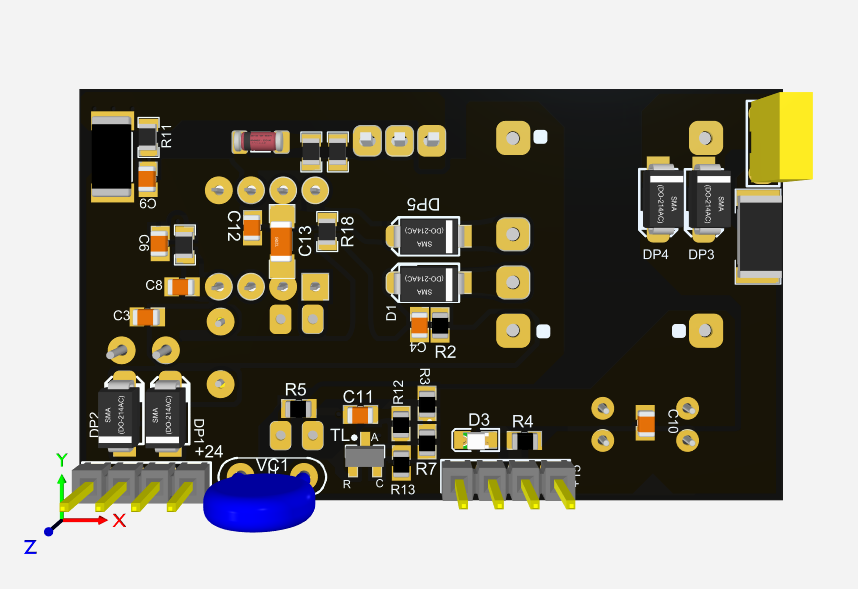

 مشخصات فنی کلیدی مبدل

| پارامتر | مقدار | توضیح |
|——–|——-|——-|
| **نوع مبدل** | ایزوله (Isolated) | جداسازی گالوانیک بین ورودی و خروجی |
| **ولتاژ ورودی (Vin)** | 22 تا 30 ولت DC | سازگار با سیستم‌های 24V استاندارد |
| **ولتاژ خروجی (Vout)** | 12 ولت DC ±2% | پایدار برای تغذیه لپ‌تاپ‌های 19V |
| **جریان خروجی (Iout)** |0.8 آمپر | توان خروجی 12 وات |
| **توان اسمی** | 15 وات | با حاشیه اطمینان 5% |
| **ریپل خروجی** | کمتر از 50mVpp | مناسب برای تجهیزات حساس دیجیتال |
| **راندمان** | 88-92% | کاهش تلفات حرارتی |
| **ایزولاسیون** | 1500VDC یا بالاتر | استاندارد ایمنی صنعتی |
| **محافظت‌ها** | اضافه‌بار، اتصال کوتاه، ولتاژ ورودی بالا/پایین | حفاظت چندلایه |

—

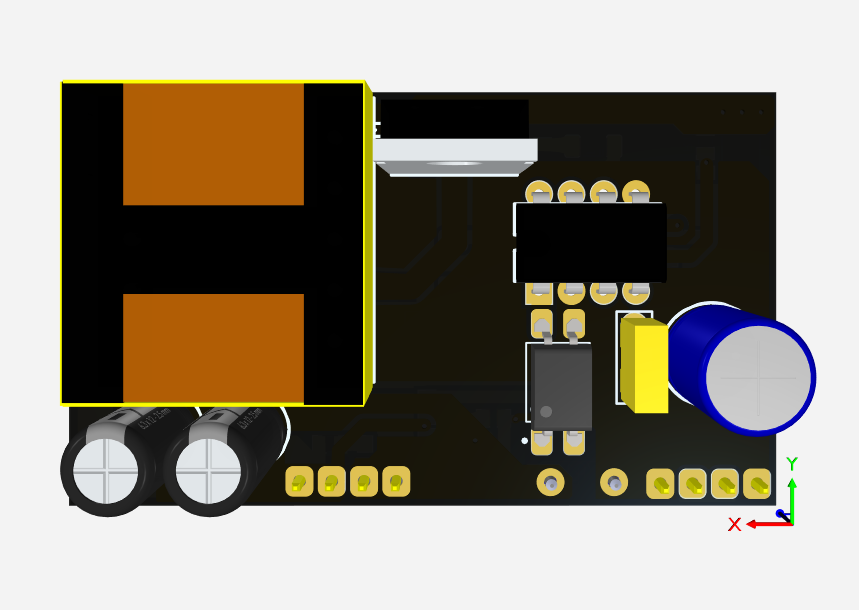

َ اصول کار مبدل ایزوله DC-DC: فراتر از یک ترانسفورماتور ساده

مبدل ایزوله ارائه‌شده بر اساس معماری **فیدبک‌دار با کنترل PWM** طراحی شده است:

1. **مرحله یکسوسازی و فیلتر ورودی**: ولتاژ ورودی 22-30V ابتدا از نویزهای سوئیچینگ پاک‌سازی می‌شود.
2. **سوئیچینگ با فرکانس بالا**: ترانزیستورهای MOSFET با فرکانس 40-500 کیلوهرتز، انرژی را به سیم‌پیچ اولیه ترانسفورماتور ایزوله منتقل می‌کنند.
3. **ترانسفورماتور ایزوله فریتی**: هسته فریت با نسبت دور بهینه‌شده (معمولاً 1.2:1 برای این محدوده ولتاژ)، علاوه بر تبدیل ولتاژ، **جداسازی گالوانیک 1500VDC** را فراهم می‌کند.
4. **یکسوسازی و فیلتر خروجی**: دیودهای اسکاتکی سریع و خازن‌های الکترولیتیک پایدار، خروجی 12V را با ریپل بسیار پایین تحویل می‌دهند.
5. **حلقه فیدبک دقیق**: یک کنترلر اختصاصی (مثل UC3843 یا مشابه) ولتاژ خروجی را تحت هر شرایط بار، در محدوده 11.6 تا 12.4 ولت نگه می‌دارد.

> ✅ **نکته مهندسی**: ایزولاسیون گالوانیک نه‌تنها ایمنی را افزایش می‌دهد، بلکه حلقه‌های زمین (Ground Loops) را قطع کرده و نویزهای رادیویی (EMI) را تا 40dB کاهش می‌دهد —

ویژگی حیاتی برای سیستم‌های صوتی و ارتباطی.

—

### 5 کاربرد صنعتی کلیدی این مبدل 12 ولت

#### 1. تغذیه در محیط‌های صنعتی
سیستم‌های نظارتی، اتوماسیون کارخانه‌ها و تجهیزات پزشکی اغلب از ولتاژ 12V استفاده می‌کنند. این مبدل با ورودی 24V صنعتی، راه‌حلی ایمن برای تغذیه مستقیم لپ‌تاپ بدون آداپتور اصلی فراهم می‌کند.

#### 2. سیستم‌های نظارتی و دوربین‌های IP
بسیاری از دوربین‌های تحت شبکه و سیستم‌های ذخیره‌سازی (NVR) به ولتاژ 12V نیاز دارند. ایزولاسیون الکتریکی، سیستم را در برابر نویز خطوط برق و تخلیه الکترواستاتیک (ESD) محافظت می‌کند.

#### 3. تجهیزات ارتباطی درون‌سیمی
روترها، سوئیچ‌های شبکه و مودم‌های صنعتی با ولتاژ 12V، با استفاده از این مبدل می‌توانند مستقیماً از باتری‌های 24V خودروهای سنگین یا سیستم‌های خورشیدی تغذیه شوند.

#### 4. سیستم‌های حمل‌ونقل هوشمند (ITS)
در تابلوهای راهنمایی، دوربین‌های ترافیکی و سیستم‌های کنترل عبور، این مبدل با تحمل نوسانات ولتاژ ورودی (تا 30V)، پایداری تغذیه را تضمین می‌کند.

#### 5. تجهیزات آزمایشگاهی و پزشکی
جداسازی کامل ورودی-خروجی، الزام ایمنی در تجهیزات پزشکی را رعایت کرده و از بروز جریان‌های نشتی خطرناک جلوگیری می‌کند.

—

### مزایای رقابتی مبدل ایزوله نسبت به راه‌حل‌های جایگزین

| معیار | مبدل ایزوله 12V | مبدل غیرایزوله | رگولاتور خطی (LDO) |
|——-|—————-|—————-|——————-|
| **ایمنی الکتریکی** | ⭐⭐⭐⭐⭐ (جداسازی کامل) | ⭐⭐ (بدون ایزولاسیون) | ⭐⭐ |
| **راندمان** | 88-92% | 90-95% | 40-60% (تلفات حرارتی بالا) |
| **نویز خروجی** | پایین (فیلترینگ فعال) | متوسط | بسیار پایین |
| **تحمل نوسان ورودی** | عالی (8-10V محدوده) | متوسط | ضعیف |
| **هزینه** | متوسط | پایین | پایین (برای توان کم) |

 **هشدار فنی**: استفاده از مبدل غیرایزوله برای تغذیه  در محیط‌های صنعتی می‌تواند منجر به آسیب دائمی به برد، باتری یا پورت‌های USB شود — به‌ویژه در صورت وجود اختلاف پتانسیل بین زمین‌های سیستم.

—

### نکات نصب و راه‌اندازی حرفه‌ای

1. **اتصالات ورودی**:
– استفاده از کابل با سطح مقطع حداقل 0.8mm² برای جلوگیری از افت ولتاژ
– نصب فیوز 3A در مسیر مثبت ورودی

2. **اتصالات خروجی**:
– برای بارهای بالای 1A، کابل با سطح مقطع 0.8mm² توصیه می‌شود
– اتصال کوتاه‌مدت (تا 5 ثانیه) توسط مدار حفاظتی تحمل می‌شود

3. **خنک‌کاری**:
– در توان کامل (12W)، دمای مبدل تا 65-75°C افزایش می‌یابد
– برای کار پیوسته در دمای محیط بالای 50°C، استفاده از هیتسینک یا فن کمکی ضروری است

4. **نصب الکترومغناطیسی**:
– قرار دادن مبدل دور از سنسورهای آنالوگ و کابل‌های سیگنال
– استفاده از فیلتر EMI در ورودی برای محیط‌های بسیار حساس

—

### چرا این مبدل گزینه هوشمندانه‌ای برای مهندسان است؟

– **پایداری در شرایط واقعی**: تحمل ولتاژ ورودی تا 32V (در برخی مدل‌ها) برای تحمل سرج‌های رگولاتور خودرو
– **گواهی‌های ایمنی**: مطابقت با استانداردهای UL60950، CE و RoHS
– **طول عمر بالا**: خازن‌های خروجی با دمای کاری 105°C و عمر مفید 50,000 ساعت
– **سازگاری با استانداردهای صنعتی**: نصب روی ریل DIN یا پیچ‌های استاندارد

—

### جمع‌بندی: سرمایه‌گذاری بر ایمنی و قابلیت اطمینان

مبدل ایزوله DC-DC با مشخصات 22-30 ولت ورودی و 12V/0.8A خروجی، تنها یک قطعه تبدیل ولتاژ نیست — **یک لایه محافظت هوشمند** برای کل سیستم شماست.

با راندمان بالا، ایزولاسیون ایمنی و پایداری در برابر نوسانات، این مبدل راه‌حلی مقرون‌به‌صرفه برای مهندسانی است که قابلیت اطمینان را بر هزینه اولیه ترجیح می‌دهند.

در پروژه‌های صنعتی، پزشکی و حمل‌ونقل که خرابی تجهیزات می‌تواند هزینه‌های سنگینی به همراه داشته باشد، سرمایه‌گذاری روی یک مبدل ایزوله باکیفیت، تصمیمی استراتژیک است.

> 🔌 **نکته نهایی**: هنگام خرید، به گواهی ایزولاسیون (معمولاً 1500VDC/1min) و تست ریپل خروجی در بار کامل توجه کنید — این دو معیار کلیدی، کیفیت واقعی مبدل را مشخص می‌کنند.
